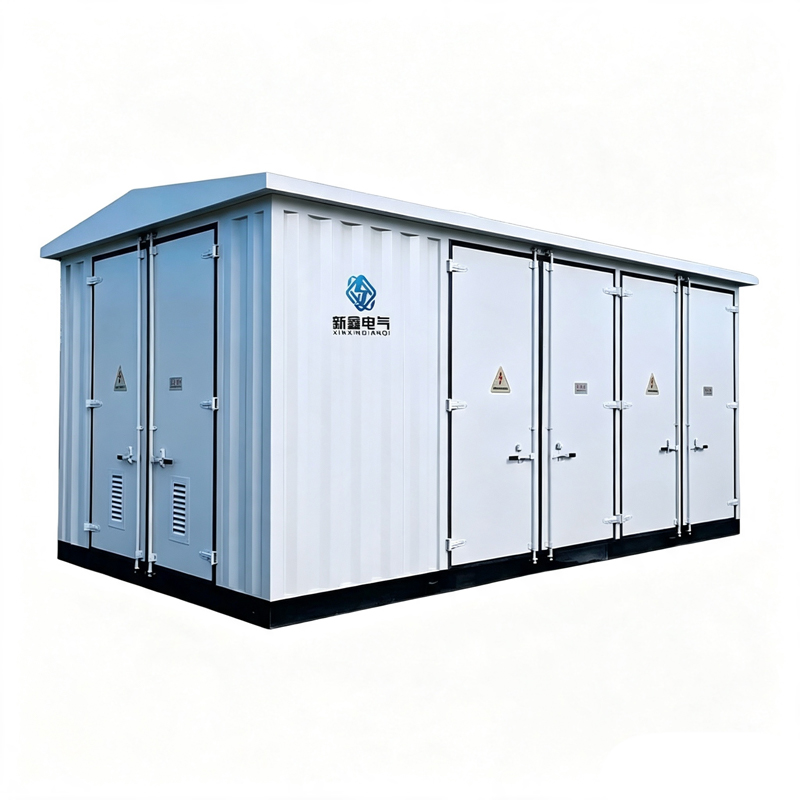

Sous-station préfabriquée de type européen

Accueil / Produits / Sous-stations / Sous-station préfabriquée de type européen

  • Détails du produit
  • FAQ
Paramètre
Spécification
Type de produit
Sous-station préfabriquée de type européen
Capacité nominale
200 kVA–6300 kVA
Côté haute tension
6/10/11/20/24/35 kV ou personnalisé
Côté basse tension
0,4/0,415/0,48 kV ou personnalisé
Options du transformateur
Transformateur immergé dans l'huile, transformateur de type sec, transformateur en alliage amorphe
Équipement haute tension
RMU, disjoncteur à vide, interrupteur de charge, interrupteur de mise à la terre, pare-foudre, relais de protection
Équipement basse tension
Alimentateur entrant, alimentateur sortant, coupleur de bus, mesure, compensation de condensateur
Système de surveillance
PLC, SCADA, Surveillance de la température, Alarme de défaut, Communication à distance
Système d'enceinte
Ventilation, Éclairage, Mise à la terre, Anti-condensation, Protection contre la poussière
Adaptation environnementale
Haute température, haute altitude, corrosion côtière, protection contre le sable et la poussière
Normes de conception
Spécifications IEC, GB/T, ANSI/IEEE ou client

1. Qu'est-ce qu'une sous-station préfabriquée de type européen ?
Une sous-station préfabriquée de type européen est une unité de distribution d'énergie assemblée en usine intégrant un appareillage de commutation haute tension, un transformateur, un équipement basse tension, des systèmes de protection et de surveillance à l'intérieur d'une enceinte préfabriquée.
Il est largement utilisé pour la distribution d’énergie industrielle, commerciale, d’infrastructure et renouvelable.

2. Quelle est la différence entre les sous-stations préfabriquées de type européen et de type américain ?
Les sous-stations de type européen adoptent généralement des compartiments haute tension, transformateur et basse tension séparés avec une intégration flexible des équipements.
Les solutions de type américain comportent souvent une intégration transformateur-appareillage de commutation plus compacte et des agencements de protection et de connexion de câbles différents.
La sélection dépend des normes régionales, des exigences d’installation et de la conception du projet.

3. Différents transformateurs peuvent-ils être installés dans la sous-station ?
Oui.
La sous-station préfabriquée peut être configurée avec :
Transformateurs immergés dans l'huile
Transformateurs de type sec
Transformateurs en alliage amorphe
La sélection dépend des exigences de sécurité, des objectifs d’efficacité, des conditions de maintenance et de l’environnement d’installation.

4. La sous-station peut-elle être utilisée dans des environnements difficiles ?
Oui.
Des conceptions personnalisées sont disponibles pour :
Zones à haute température
Emplacements à haute altitude
Environnements côtiers de brouillard salin
Régions poussiéreuses et désertiques
Conditions d'humidité élevée
Les paramètres environnementaux doivent être confirmés lors de l’examen technique.

5. SCADA et la surveillance à distance peuvent-elles être intégrées ?
Oui.
Les fonctions PLC, SCADA, surveillance de la température, alarmes de défaut, interfaces de communication et surveillance à distance peuvent être configurées en fonction des exigences du projet.

  • Caractéristiques du produit

Système intégré de distribution d'énergie
La sous-station préfabriquée de type européen intègre des transformateurs, des appareillages de commutation moyenne tension, des systèmes de distribution basse tension, de protection et de surveillance dans une solution complète.
La conception intégrée réduit la coordination des interfaces entre plusieurs fournisseurs et simplifie l’installation, la mise en service et la maintenance du projet.

Conception de structure à trois compartiments
La sous-station préfabriquée adopte des compartiments indépendants haute tension, transformateur et basse tension.
Cette structure améliore :
Séparation de sécurité électrique
Accessibilité à la maintenance
Protection des équipements
Flexibilité d'extension du système
Les systèmes de verrouillage mécaniques et électriques peuvent être configurés en fonction des exigences de sécurité du projet.

Assemblage en usine et tests de systèmes
Les principaux composants de la sous-station sont assemblés et inspectés avant la livraison.
La vérification en usine peut inclure :
Inspection du câblage interne
Vérification de la logique de protection
Vérification de verrouillage
Test de circuit auxiliaire
Tests de fonctions de communication
Cela permet de réduire le travail d’installation sur site et d’améliorer l’efficacité de la réalisation du projet.

Équipement flexible et configuration environnementale
La sous-station préfabriquée de type européen peut être personnalisée avec différentes technologies de transformateurs et solutions environnementales.
Les configurations optionnelles incluent :
Transformateur immergé dans l'huile
Transformateur de type sec
Transformateur en alliage amorphe
Système de ventilation forcée
Surveillance de la température
Chauffage anti-condensation
Filtration des poussières
Revêtement de protection contre la corrosion

  • Champs d'application
Domaine d'application
Applications typiques
Industries desservies
Distribution d'énergie industrielle
Alimentation électrique d'usine, parcs industriels, installations de production
Entreprises industrielles, entrepreneurs EPC
Infrastructures urbaines
Bâtiments commerciaux, projets municipaux, équipements publics
Projets gouvernementaux, sociétés d'ingénierie
Projets d'énergie renouvelable
Centrales solaires, installations éoliennes, systèmes de stockage d'énergie
Développeurs d'énergies renouvelables, intégrateurs de systèmes
Installations de transport
Aéroports, transit ferroviaire, ports, réseaux d'infrastructures
Entrepreneurs en infrastructures
Projets commerciaux et résidentiels
Communautés résidentielles, centres commerciaux, parcs d'activités
Promoteurs immobiliers, entrepreneurs en électricité
Intégration OEM et système
Configurations personnalisées, normes locales, solutions de marque
Distributeurs, fabricants d'équipements

  • OEM·ODM
Module de personnalisation
Options disponibles
Conception électrique
Capacité, niveau de tension, fréquence, impédance, groupe vectoriel, paramètres de protection
Configuration du transformateur
Sélection de transformateurs en alliage amorphe immergés dans l'huile, de type sec
Système haute tension
RMU, brise-vide, interrupteur de charge, relais de protection, mesure
Système basse tension
Disposition de l'alimentateur, système de compensation, armoire de commande, surveillance
Système de communication
PLC, SCADA, protocole de communication, surveillance à distance
Conception mécanique
Taille du boîtier, entrée de câble, ventilation, structure de levage, interface de fondation
Adaptation environnementale
Haute température, haute altitude, corrosion, poussière, protection contre l'humidité
Image de marque et documents
Plaque signalétique OEM, étiquettes, manuels, dessins, marques d'emballage

  • Pourquoi nous choisir

Capacité complète de distribution d'énergie
Jiangsu Xinxin Electric fournit des solutions intégrées, notamment :
Sous-station préfabriquée de type européen
Sous-station de type boîte
Transformateurs immergés dans l'huile
Transformateurs de type sec
Transformateurs en alliage amorphe
Cela permet aux entrepreneurs EPC et aux intégrateurs de systèmes de coordonner les exigences des transformateurs, des appareillages de commutation et des systèmes auxiliaires par l'intermédiaire d'un seul fournisseur.

Processus de fabrication contrôlé
La production comprend :
Examen des spécifications techniques
Inspection des transformateurs et des appareillages de commutation
Fabrication d'enceintes
Câblage primaire et secondaire
Tests de protection et de communication
Vérification finale du système
Tous les composants clés sont inspectés conformément aux exigences techniques approuvées.

Soutien international aux projets
Les documents techniques peuvent être fournis conformément aux exigences de la CEI, de la GB, de l'ANSI/IEEE ou du client, notamment :
Fiches techniques
Diagrammes à une seule ligne
Dessins d'assemblage
Schémas de câblage
Rapports de test
Manuels d'utilisation
Documents d'emballage

À propos de Xinxin Electric

Xinxin Electric exploite une usine de fabrication de 30 000 m² et se spécialise dans les transformateurs et les préfabriqués sous-stations. Avec un engagement envers la qualité et l'intégrité, nous fournissons des équipements et un support technique pour les projets énergétiques dans le monde entier.
