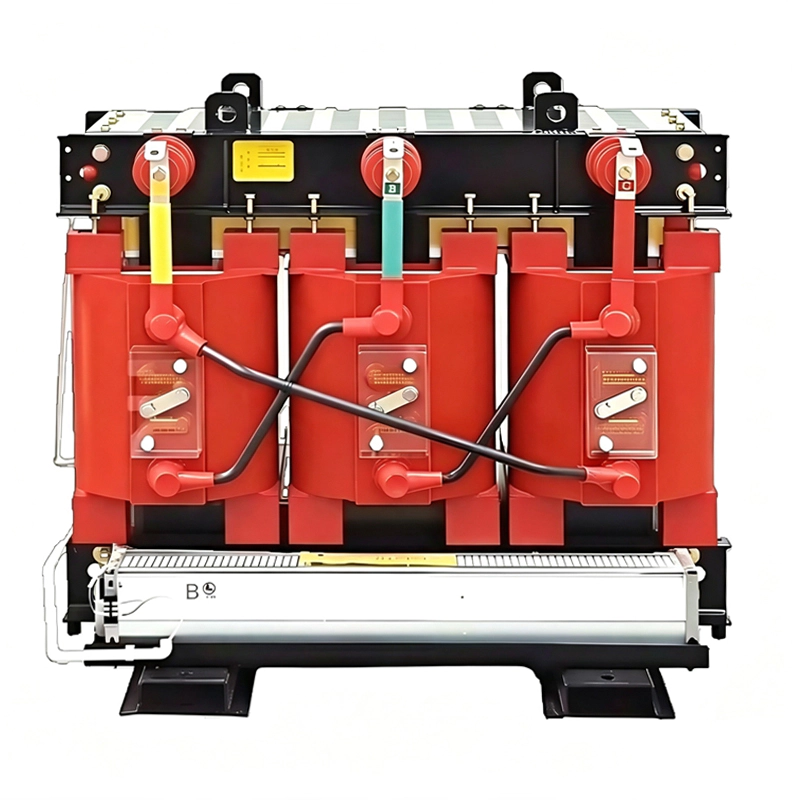

Transformateur de type sec en alliage amorphe de la série SC(B)H

solution pour les applications de distribution d'énergie en intérieur.

Par rapport aux transformateurs à noyau sec à noyau en acier au silicium conventionnels, le noyau en alliage amorphe peut réduire les pertes à vide d'environ 60 %–80 %, ce qui rend ce transformateur en alliage amorphe adapté aux projets nécessitant une mise sous tension continue, une consommation d'énergie de fonctionnement plus faible et une efficacité de cycle de vie améliorée.

Les enroulements haute et basse tension sont formés grâce à la technologie de moulage de résine époxy sous vide, créant une structure isolante solide avec une résistance améliorée à l'humidité, à la poussière, à la pollution et aux contraintes mécaniques de court-circuit.

En tant que solution de transformateur de type sec sans huile, la série SC(B)H élimine le besoin d'échantillonnage d'huile, de filtration d'huile et de remplacement d'huile, ce qui la rend adaptée aux bâtiments, aux installations industrielles, aux centres de données, aux installations de transport et à d'autres applications avec des exigences strictes de sécurité et de maintenance.

Contactez-nous
PRÉCÉDENT:Aucun article précédent SUIVANT:Transformateur monophasé de type sec série DC
  • Détails du produit
  • FAQ
Paramètre
Gamme Standard / Optionnelle
Type de produit
Transformateur de type sec en alliage amorphe de la série SC(B)H
Capacité nominale
30KVA–6300 kVA
Niveau de tension
6KV–35 kV
Conducteur d'enroulement
Cuivre ou aluminium
Classe d'isolation
Classe F ou classe H
Méthode de refroidissement
AN; AF avec système de contrôle du ventilateur en option
Surveillance de la température
Contrôleur de température numérique, capteur PT100, fonction alarme/déplacement, contrôle automatique du ventilateur
Norme de conception
IEC, GB ou spécifications client/projet convenues
Paramètres personnalisés
Capacité, tension primaire/secondaire, fréquence, groupe vectoriel, impédance, prise et perte selon les besoins

1. Quelle est la différence entre les transformateurs de type sec SC(B)H et SC(B) conventionnels ?
La principale différence réside dans le matériau de base.
SC(B)H utilise un noyau en alliage amorphe, tandis que les transformateurs de type sec SC(B) conventionnels utilisent généralement des noyaux en acier au silicium.
Le noyau en alliage amorphe peut réduire la perte à vide d'environ 60 %–80 % par rapport aux produits à noyau en acier au silicium conventionnels.

2. Pourquoi les noyaux en alliage amorphe peuvent-ils réduire la consommation d’énergie ?
Les matériaux en alliage amorphe ont une perméabilité magnétique élevée, une faible coercivité et des caractéristiques de perte par hystérésis plus faibles.
Ces propriétés aident à réduire les pertes de noyau lors d’un fonctionnement d’excitation à long terme.

3. Quels projets conviennent au transformateur sec en alliage amorphe de la série SC(B)H ?
Le produit convient aux applications commerciales intérieures, industrielles, d’infrastructure, d’énergie renouvelable et de distribution d’électricité.
Les projets avec une mise sous tension continue, des taux de charge moyens inférieurs, des exigences d’efficacité énergétique et des conditions de maintenance strictes peuvent mieux bénéficier des faibles caractéristiques de perte à vide.

4. Le transformateur nécessite-t-il un entretien régulier de l'huile ?
Non.
Le transformateur de type sec en alliage amorphe ne contient pas d’huile isolante et ne nécessite pas d’échantillonnage d’huile, de filtration d’huile ou de remplacement d’huile.
L'entretien de routine comprend principalement le nettoyage, l'inspection des connexions, la vérification de la ventilation, la surveillance de la température et l'inspection électrique.

5. Le refroidissement par air pulsé AF peut-il augmenter en permanence la capacité du transformateur ?
Le refroidissement par air forcé AF améliore la capacité de dissipation thermique, mais les niveaux de charge admissibles et la durée de fonctionnement dépendent de la conception du produit, des conditions environnementales et des limites de température.

6. Ce produit est-il adapté aux centres de données et aux projets d’énergie renouvelable ?
Oui.
La sélection doit prendre en compte le fonctionnement en charge continue, les conditions harmoniques, les objectifs d’efficacité, les conditions de ventilation, les exigences de protection et les exigences d’intégration du système.

  • Caractéristiques du produit

Faible performance d'économie d'énergie sans perte de charge
Le transformateur de type sec en alliage amorphe adopte des matériaux de noyau en alliage amorphe avec de faibles caractéristiques de perte par hystérésis.
Par rapport aux transformateurs à noyau sec à noyau en acier au silicium conventionnels, la perte à vide peut être réduite d'environ 60 %–80 %, offrant des avantages d'économie d'énergie pour les applications avec de longues heures de fonctionnement, une mise sous tension continue ou des taux de charge moyens relativement faibles.
Cela rend le produit adapté aux projets axés sur la réduction de la consommation d’énergie à long terme et l’amélioration de l’efficacité totale du cycle de vie.

Structure isolante en résine époxy coulée sous vide
Les enroulements haute et basse tension adoptent la technologie de moulage de résine époxy sous vide pour former une structure isolante rigide.
Cette conception permet de réduire les entrefers internes, d’améliorer la fiabilité de l’isolation et d’améliorer la résistance à l’humidité, à la poussière, à la pollution et aux contraintes mécaniques causées par les conditions de court-circuit.
La structure en résine coulée solide améliore également l’adaptabilité environnementale pour les applications de distribution d’énergie en intérieur.

Conception sans huile avec des exigences de maintenance inférieures
Contrairement aux transformateurs remplis d’huile, le transformateur de type sec n’utilise pas d’huile isolante, éliminant ainsi les exigences d’échantillonnage d’huile, de filtration d’huile et de gestion des fuites.
La structure sans huile simplifie les procédures de maintenance et convient aux hôpitaux, centres de données, bâtiments commerciaux, installations de transport et autres projets où les fenêtres de maintenance sont limitées.

Refroidissement flexible et surveillance de la température
Le transformateur prend en charge le refroidissement naturel de l'air AN dans des conditions de fonctionnement normales.
Pour les applications nécessitant une capacité de dissipation thermique plus élevée, un système de refroidissement par air pulsé AF avec ventilateurs à température contrôlée peut être configuré.
Les systèmes de surveillance de la température en option comprennent :

Capteurs PT100
Contrôleurs de température numériques
Fonctions d'alarme
Fonctions de voyage
Ces configurations contribuent à améliorer la surveillance opérationnelle et la gestion des équipements.

Configuration flexible du projet
Le transformateur en alliage amorphe de la série SC(B)H peut être configuré selon différentes exigences du projet, notamment :
Enroulements en cuivre ou en aluminium
Isolation de classe F ou de classe H
Refroidissement AN ou AF
Boîtier de protection IP20 ou IP23
Systèmes de surveillance de la température
Paramètres électriques personnalisés

  • Champs d'application

Le transformateur sec en alliage amorphe de la série SC(B)H est largement utilisé dans les systèmes de distribution d'énergie intérieurs, les bâtiments commerciaux, les installations industrielles, les projets d'énergie renouvelable et les applications d'infrastructure nécessitant un fonctionnement sûr, une faible consommation d'énergie et une alimentation électrique fiable.
Domaine d'application Applications typiques Industries desservies
Bâtiments commerciaux et équipements publics Hôpitaux, écoles, hôtels, immeubles de grande hauteur, centres de données et systèmes de distribution d'énergie intérieurs nécessitant une sécurité élevée et un faible entretien Entrepreneurs en bâtiment, entrepreneurs en électricité, promoteurs immobiliers, exploitants d'installations publiques
Installations industrielles Usines de fabrication, parcs industriels, installations pétrochimiques et systèmes d'alimentation électrique industriels nécessitant un fonctionnement stable Entreprises industrielles, entrepreneurs EPC, intégrateurs de systèmes électriques
Distribution d'électricité et infrastructures Sous-stations intérieures, installations de transport, aéroports, projets municipaux et mises à niveau du réseau de distribution Services publics, entrepreneurs en infrastructures, fabricants d'appareillages de commutation
Projets d'énergie renouvelable Systèmes d'énergie solaire, projets éoliens, systèmes de stockage d'énergie et applications d'alimentation électrique auxiliaire Développeurs d'énergies renouvelables, entreprises EPC, intégrateurs de systèmes énergétiques

  • OEM·ODM
Module de personnalisation
Options disponibles
Conception électrique
Capacité, tension primaire/secondaire, fréquence, groupe vectoriel, impédance, plage de prise, niveau de perte, élévation de température
Conception mécanique
Dimensions, sens de la borne, sens d'entrée du câble, connexion du jeu de barres, roues, points de levage, base antivibratoire
Matériaux et accessoires
Enroulements en cuivre/aluminium, classe d'isolation, capteurs, régulateur de température, ventilateurs, contacts d'alarme/de déclenchement, traitement de surface du boîtier
Adaptation du marché
Marque OEM, plaque signalétique, langue, étiquettes, manuels, modèles de dessin, marques d'emballage
Intégration du système
Coordination des interfaces avec les appareillages de commutation moyenne/basse tension, les sous-stations de boîte, les jeux de barres, les systèmes de protection et de surveillance
Support de documentation
Documents de soumission technique, dessins d'assemblage, dessins électriques, fiches techniques garanties, enregistrements d'essais, documents de conformité

  • Pourquoi nous choisir

Capacité complète de produits de transformateurs
Jiangsu Xinxin Electric fournit des solutions de transformateurs, notamment :
Transformateurs de type sec en alliage amorphe
Transformateurs de type sec
Transformateurs immergés dans l'huile
Sous-stations-caissons
Équipements de distribution d'énergie connexes
La société soutient les entrepreneurs EPC, les clients OEM, les distributeurs et les intégrateurs de systèmes dans la sélection coordonnée des produits et la communication des projets.

Fabrication et contrôle qualité
La production est gérée par des processus de fabrication et d’inspection contrôlés, notamment :
Examen technique
Inspection des matériaux entrants
Traitement des noyaux en alliage amorphe
Fabrication de bobinage
Moulage sous vide de résine époxy
Inspection de l'assemblage
Tests de routine électrique
Approbation finale du document
Les matériaux clés, notamment les bandes d’alliage amorphe, les conducteurs en cuivre/aluminium, les matériaux isolants en résine époxy et les composants achetés, sont inspectés conformément aux exigences techniques approuvées.

Service de soutien technique et d'exportation
Jiangsu Xinxin Electric soutient des projets internationaux avec des documents techniques tels que :
Fiches techniques
Dessins
Plaques signalétiques
Rapports de test
Documents d'emballage
Dossiers de soumission de projets
Les documents peuvent être préparés conformément aux exigences de la CEI, de la GB ou du projet spécifique au client.
