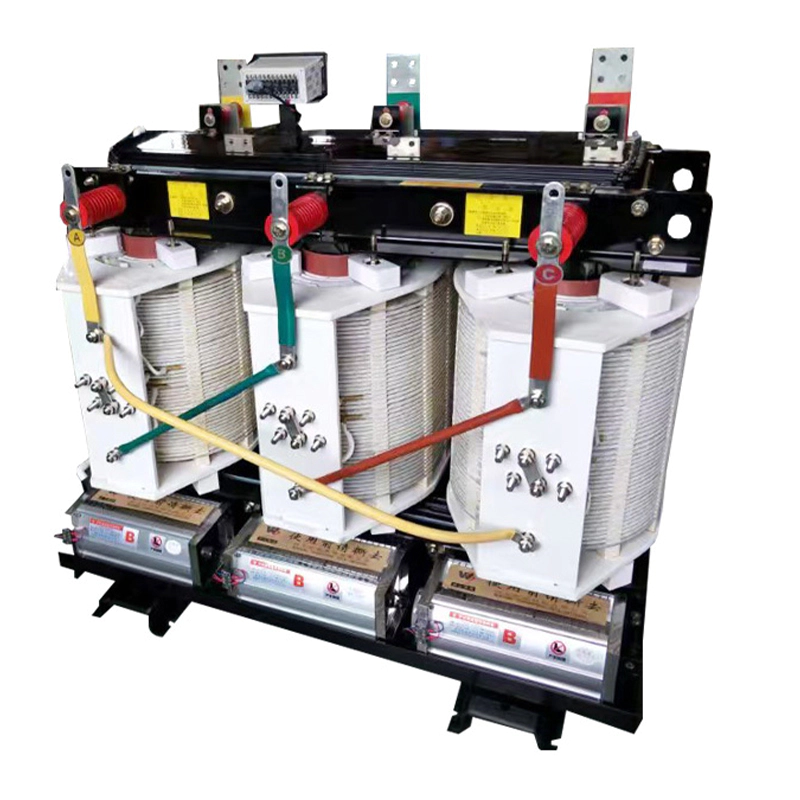

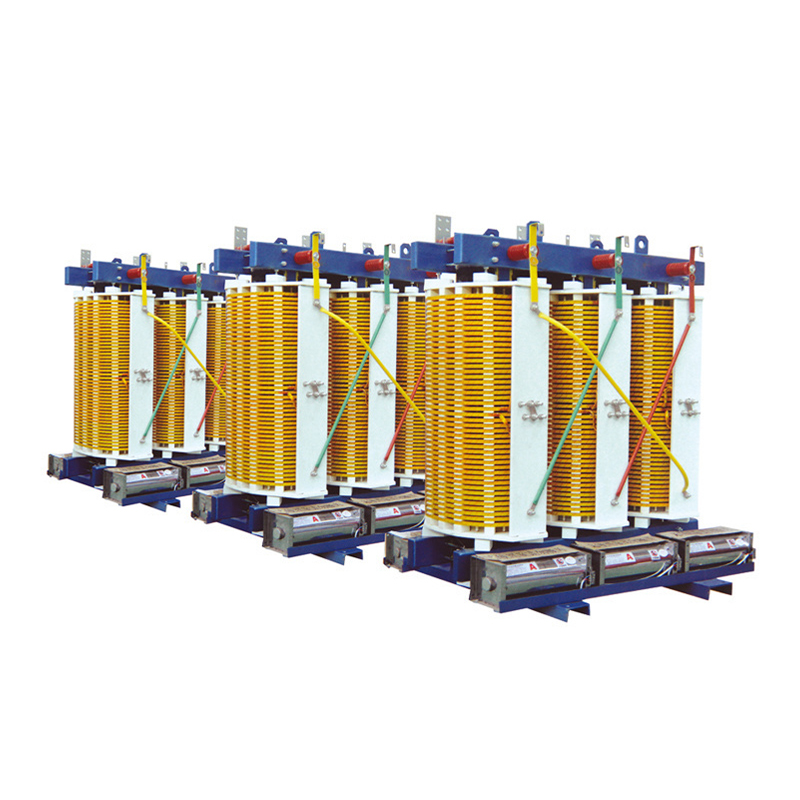

Transformateur sec de classe H non encapsulé de la série SG(B)

1. Quelle est la différence entre les transformateurs de type sec SG(B) et SC(B) ?
Le transformateur de type sec non encapsulé de la série SG(B) adopte une structure d'enroulement ouverte, permettant un flux d'air direct à travers les enroulements pour une meilleure dissipation de la chaleur et un entretien plus facile.
La série SC(B) utilise des enroulements moulés en résine époxy, offrant une protection plus solide contre l'humidité, la poussière et la pollution.
Le SG(B) est généralement considéré pour les applications à haute température, à forte charge et industrielles, tandis que le SC(B) est souvent sélectionné pour les environnements nécessitant une protection isolante plus forte.

2. Que signifie l'isolation de classe H 180℃ ?
La valeur 180℃ représente la classe de résistance à la chaleur du système d'isolation.
Cela ne signifie pas que l’enroulement du transformateur doit fonctionner en continu à 180℃. La température de fonctionnement réelle dépend des conditions de charge, de la température ambiante, de la méthode de refroidissement et des limites de conception.

3. Où peut-on utiliser les transformateurs de la série SG(B) ?
Le transformateur convient aux applications industrielles de distribution d'énergie intérieure, notamment la métallurgie, l'acier, l'exploitation minière, le ciment, la pétrochimie, le transport ferroviaire, la marine et les projets portuaires.
Les températures élevées, la haute altitude et les conditions environnementales particulières doivent être confirmées lors de la phase de conception.

4. La structure à enroulement ouvert est-elle plus sensible à la poussière et à l’humidité ?
Oui.
La structure ouverte améliore les performances de refroidissement et l’accessibilité à la maintenance, mais nécessite une évaluation environnementale appropriée.
Pour les environnements poussiéreux, humides, corrosifs ou sujets à la condensation, des mesures de protection, des calendriers de nettoyage et des conceptions environnementales appropriés doivent être envisagés.

5. Quel entretien est nécessaire ?
L'entretien de routine comprend :
Nettoyage des enroulements et des canaux de ventilation
Vérification des connexions et de la mise à la terre
Inspection des surfaces isolantes et des pièces de serrage
Vérification des ventilateurs et des capteurs
Examen des relevés de température
Effectuer des inspections électriques selon les exigences du site
Aucun échantillonnage d’huile ni remplacement d’huile n’est requis.

6. Comment sont gérés les projets à haute température et à haute altitude ?
Les conditions de température élevée et de haute altitude affectent la dissipation thermique et la coordination de l’isolation.
La conception doit tenir compte de l’augmentation de la température, de la distance d’isolation, de la méthode de refroidissement, des conditions de ventilation et d’autres exigences spécifiques au projet.

Isolation de classe H et capacité haute température
Le transformateur de type sec de classe H utilise un système d'isolation avec un niveau de résistance à la chaleur de 180℃.
La valeur nominale de 180℃ représente la classe de résistance à la chaleur de l'isolation et ne signifie pas que l'enroulement doit fonctionner en continu à cette température. La température de fonctionnement réelle dépend des conditions ambiantes, des limites d'élévation de température, de la température du point chaud, du profil de charge et de la conception du refroidissement.
Cette structure offre une capacité de conception thermique supplémentaire pour les environnements de fonctionnement à haute température et à forte charge.

Structure d'enroulement ouverte et dissipation efficace de la chaleur
Le transformateur de type sec non encapsulé adopte une structure d'enroulement ouverte, permettant à l'air de passer directement à travers la surface d'enroulement et les canaux de ventilation.
Par rapport aux transformateurs de type sec en résine coulée, la structure ouverte améliore la circulation d'air naturelle et facilite le nettoyage et l'inspection visuelle pendant la maintenance.
Le transformateur prend en charge le refroidissement naturel AN dans des conditions normales et le refroidissement par air forcé AF en option avec fonctionnement du ventilateur à température contrôlée pour les applications nécessitant une dissipation thermique améliorée.

Résistance mécanique et performances en court-circuit
Les enroulements peuvent être fabriqués avec des conducteurs en cuivre ou en aluminium et combinés avec une isolation renforcée en fibre de verre, des procédés d'imprégnation et des structures de serrage mécaniques.
La capacité de résistance aux courts-circuits dépend de la conception électromagnétique, de la structure de l'enroulement, du système de support et de la cohérence de la fabrication. Les performances finales doivent être confirmées conformément aux documents techniques approuvés et aux exigences d'essai convenues

Exigences de maintenance réduites et adaptabilité environnementale
Le transformateur de type sec de la série SG(B) ne contient pas d'huile isolante, ce qui élimine l'échantillonnage de l'huile, la filtration de l'huile et la gestion des fuites d'huile.
La structure ouverte permet un nettoyage et une inspection plus faciles, ce qui la rend adaptée aux environnements industriels où l'accessibilité à la maintenance et le fonctionnement continu sont importants.

Capacité complète de produits de transformateurs
Jiangsu Xinxin Electric fournit des solutions de transformateurs, notamment :
Transformateur sec de classe H non encapsulé de la série SG(B)
Transformateurs de type sec en résine coulée
Transformateurs de type sec
Transformateurs immergés dans l'huile
Sous-stations-caissons
Équipements de distribution d'énergie connexes
Cela permet aux entrepreneurs EPC, aux clients OEM, aux distributeurs et aux intégrateurs de systèmes de coordonner différentes solutions de transformateurs via un seul fournisseur.

Fabrication et contrôle qualité
La production est gérée par des processus de fabrication contrôlés, notamment :
Examen technique et contractuel
Inspection des matériaux entrants
Traitement et assemblage du noyau
Fabrication de bobinage
Contrôle du processus d'imprégnation et de durcissement
Ensemble transformateur
Tests de routine et inspection finale
Les matériaux clés, notamment les tôles d'acier au silicium, les conducteurs en cuivre/aluminium, les matériaux isolants de classe H, les matériaux en fibre de verre, les matériaux d'imprégnation et les accessoires, sont inspectés conformément aux exigences techniques.

Le contrôle qualité couvre :
Vérification du matériel
Dimensions et connexions de l'enroulement
Distance d'isolation
Serrage mécanique
Câblage de contrôle de température
Tests de routine électrique
Examen final de la documentation

Documentation technique et support à l'exportation
Jiangsu Xinxin Electric soutient des projets internationaux avec des documents techniques tels que :
Fiches techniques
Dessins d'assemblage
Dessins électriques
Plaques signalétiques
Rapports de test
Manuels d'utilisation
Documents d'emballage
Les documents peuvent être préparés conformément aux exigences de la CEI, de la GB, des spécifications du client et de l'approbation du projet.
