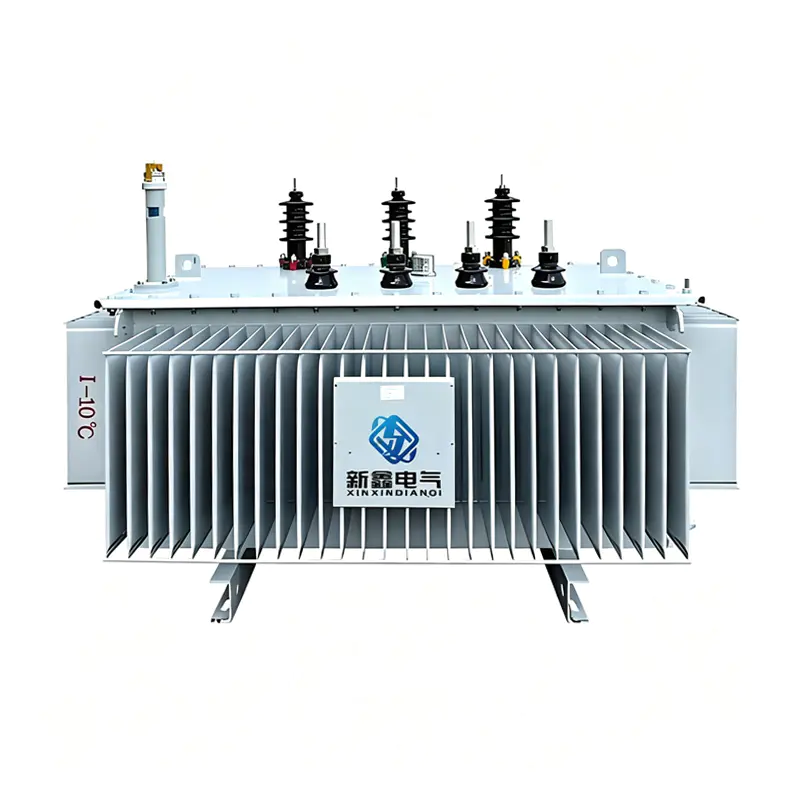

Transformateur immergé dans l'huile en alliage amorphe série S(B)H

1. Quelle est la différence entre la série S(B)H et les transformateurs immergés dans l’huile conventionnels ?
La principale différence réside dans le matériau de base.
Le transformateur immergé dans l'huile en alliage amorphe de la série S(B)H utilise la technologie du noyau en alliage amorphe, tandis que les transformateurs immergés dans l'huile conventionnels utilisent généralement des noyaux en acier au silicium.
Le noyau en alliage amorphe peut réduire la perte à vide d'environ 60 %–80 % par rapport aux produits à noyau en acier au silicium conventionnels. La perte de charge dépend principalement des matériaux d’enroulement et de la conception électromagnétique.

2. Quels projets conviennent aux transformateurs immergés dans l’huile d’alliage amorphe ?
Ces transformateurs conviennent aux projets avec de longues périodes d'alimentation, des taux de charge moyens plus faibles, des variations de charge importantes ou des exigences claires en matière d'économie d'énergie.
Les applications typiques comprennent les réseaux de distribution, les installations industrielles, les projets d’énergie renouvelable et les systèmes d’infrastructure.

3. Les enroulements en cuivre et en aluminium peuvent-ils tous deux être sélectionnés ?
Oui.
Les solutions d’enroulement en cuivre et en aluminium peuvent être sélectionnées en fonction des exigences d’efficacité, de la perte de charge, du poids, du coût, de la résistance mécanique et des spécifications du client.

4. Quelle est la différence entre le refroidissement ONAN et ONAF ?
ONAN utilise la circulation naturelle de l'huile et le refroidissement naturel de l'air.
L'ONAF ajoute un refroidissement par air forcé pour améliorer la capacité de dissipation thermique.
La méthode de refroidissement appropriée dépend de la conception thermique, des conditions de fonctionnement et des exigences du projet.

5. Le transformateur peut-il être conçu pour des environnements à haute température et à haute altitude ?
Oui.
Le transformateur peut être conçu pour des environnements spéciaux tels qu'une température ambiante maximale de 50℃ et une installation au-dessus de 1000 m d'altitude.
La température réelle, l’altitude, les conditions de ventilation et le profil de charge doivent être fournis pour une vérification appropriée de la conception.

Technologie d'économie d'énergie en alliage amorphe
Le transformateur immergé dans l'huile en alliage amorphe utilise un matériau de noyau en alliage amorphe avec une perméabilité magnétique élevée, une faible coercivité et de faibles caractéristiques de perte par hystérésis.
Par rapport aux transformateurs immergés dans l'huile à noyau en acier au silicium conventionnels, le produit peut réduire les pertes à vide d'environ 60 %–80 %.
Cet avantage en termes d’économie d’énergie rend le transformateur en alliage amorphe particulièrement adapté aux systèmes de distribution avec de longues heures de fonctionnement, une mise sous tension continue et des taux de charge moyens relativement faibles.
La réduction des pertes de noyau contribue à réduire la consommation d’énergie à long terme et à améliorer l’efficacité globale de la distribution d’énergie.

Conception de réservoir d'huile ondulé entièrement scellé
Le réservoir d'huile ondulé entièrement scellé combine des fonctions de dissipation thermique et de compensation du volume d'huile sans nécessiter de conservateur d'huile supplémentaire.
La structure scellée réduit l’exposition directe entre l’huile isolante et l’air extérieur, contribuant ainsi à ralentir l’oxydation de l’huile et à améliorer la stabilité de fonctionnement à long terme.
Cette conception convient aux projets nécessitant un fonctionnement fiable et des besoins de maintenance réduits.

Processus de séchage sous vide et de remplissage d'huile
Le corps du transformateur subit un traitement de séchage contrôlé après assemblage puis est rempli d'huile sous vide.
Ce procédé améliore la pénétration de l’huile isolante dans les matériaux isolants solides et contribue à améliorer la cohérence de l’isolation, les performances de dissipation thermique et la fiabilité de fonctionnement.

Conception de l'enroulement et de la résistance mécanique
La série S(B)H prend en charge les conducteurs en cuivre sans oxygène ou en aluminium de haute qualité selon les exigences du projet.
La structure de l'enroulement est conçue en fonction des exigences de capacité, de densité de courant, de contrainte mécanique de court-circuit et d'élévation de température pour garantir un fonctionnement stable dans différentes conditions.

Options flexibles de refroidissement et de surveillance
Le produit prend en charge le refroidissement naturel ONAN et le refroidissement par air pulsé ONAF en option.
La température, le niveau d’huile, la pression et les fonctions de surveillance intégrées peuvent être configurés en fonction des exigences du projet.
Les systèmes de surveillance optionnels contribuent à améliorer l’évaluation de l’état de fonctionnement et à soutenir une gestion intelligente de la distribution d’énergie.

Capacité complète de produits de transformateurs
Jiangsu Xinxin Electric fournit des solutions de transformateurs couvrant :
Transformateurs immergés dans l'huile
Transformateurs immergés dans l'huile d'alliage amorphe
Transformateurs de type sec
Transformateurs de type sec en résine coulée
Sous-stations-caissons
Équipements de distribution d'énergie connexes
Cela permet aux entrepreneurs, distributeurs et clients industriels d'EPC de coordonner plusieurs exigences en matière de transformateurs et de distribution d'énergie par l'intermédiaire d'un seul fournisseur.

Fabrication et contrôle qualité
La production est gérée par des processus de fabrication et d’inspection contrôlés, notamment :
Traitement des noyaux en alliage amorphe
Production de bobinage
Ensemble corps de transformateur
Séchage sous vide
Remplissage d'huile sous vide

Assemblage final et tests de routine
Les matériaux clés, notamment les bandes d’alliage amorphe, les conducteurs en cuivre/aluminium, les matériaux isolants, l’huile de transformateur, les bagues et les accessoires, sont inspectés conformément aux exigences techniques.
Le contrôle qualité comprend :
Examen technique
Inspection des matériaux entrants
Inspection du processus de noyau et d'enroulement
Inspection de l'isolation et de l'assemblage
Inspection du séchage, du remplissage d'huile et de l'étanchéité
Tests de routine électrique
Approbation finale du document

Documentation technique et soutien international aux projets
Jiangsu Xinxin Electric soutient des projets internationaux avec des documents techniques préparés selon les exigences IEC, GB, ANSI ou spécifiques au client.
Les documents disponibles comprennent :
Fiches techniques
Dessins d'assemblage
Dessins électriques
Plaques signalétiques
Rapports de test
Documents d'emballage
Documentation de projet en anglais
L'entreprise peut soutenir la coordination de projets liés à l'approbation technique, à l'examen de la documentation, aux exigences d'emballage et de livraison.
