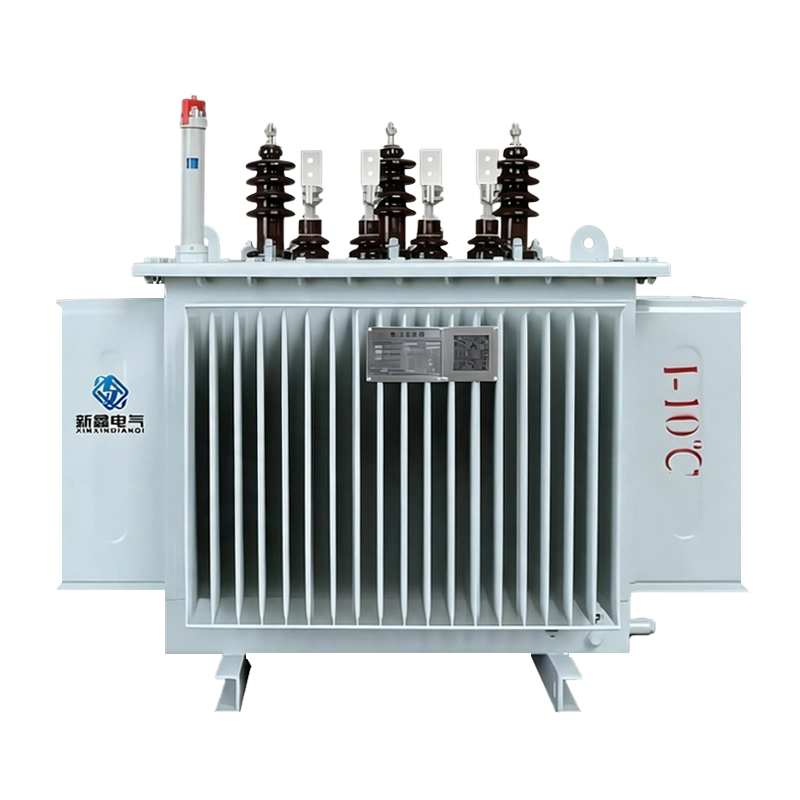

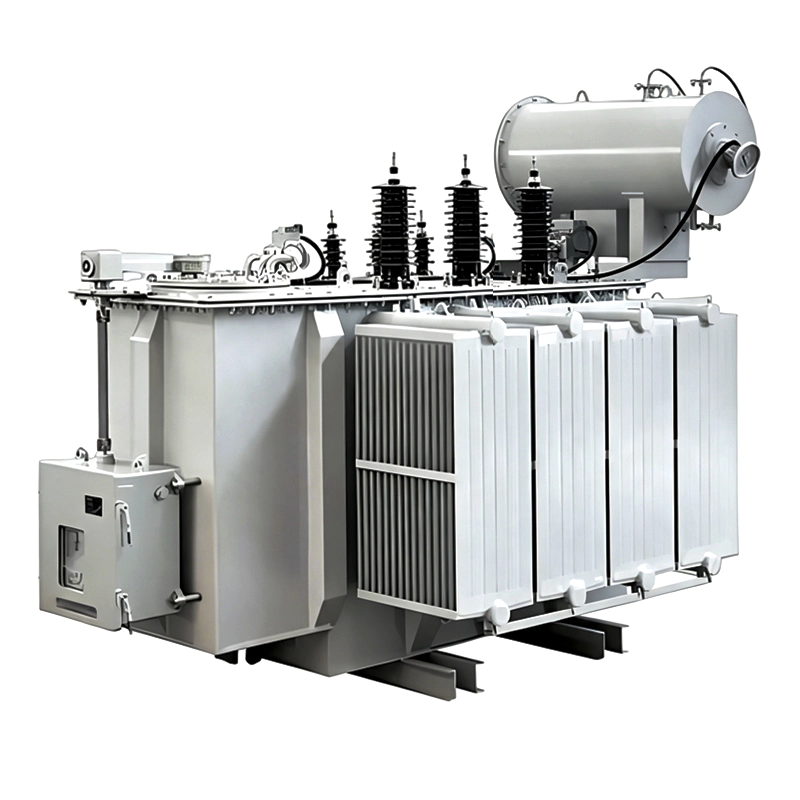

Transformateur immergé dans l'huile série S-Jiangsu Xinxin Electric Co., Ltd.

Détails du produit
FAQ

Type de produit	Transformateur immergé dans l'huile série S
Capacité nominale	30 kVA–6300 kVA
Niveau de tension	6 kV–35 kV
Matériau de base	Acier au silicium à grains orientés laminé à froid
Conducteur d'enroulement	Cuivre ou aluminium
Méthode de refroidissement	ONAN ; ONAF en option
Fréquence	50 Hz / 60 Hz
Régulation de tension	Changeur de prises hors circuit ; OLTC en option
Structure du réservoir	Réservoir d'huile ondulée entièrement scellé
Série sur l'efficacité énergétique	S9 / S11 / S13 / S20 / S22
Environnement spécial	Haute température, haute altitude, brouillard salin, humidité, poussière, protection contre la corrosion
Options de surveillance	Température de l'huile, niveau d'huile, pression, relais de gaz, surveillance à distance
Normes de conception	IEC 60076, GB/T 1094, ANSI/IEEE ou spécifications client

1. À quoi sert un transformateur de distribution immergé dans l’huile ?
Un transformateur de distribution immergé dans l'huile est utilisé dans les systèmes de distribution d'énergie moyenne tension pour convertir les niveaux de tension et fournir une alimentation électrique fiable.
La série S est couramment appliquée dans les réseaux de services publics, les installations industrielles, les projets d’infrastructure et les systèmes d’énergie renouvelable.

2. Quelle est la différence entre les transformateurs immergés dans l’huile et les transformateurs de type sec ?
Les transformateurs immergés dans l'huile utilisent de l'huile isolante pour l'isolation et la dissipation de la chaleur, ce qui les rend adaptés aux réseaux de distribution extérieurs, aux services publics et aux applications industrielles.
Les transformateurs de type sec ne contiennent pas d’huile isolante et sont généralement sélectionnés pour les applications intérieures avec des exigences de sécurité incendie plus élevées.
La sélection dépend de l’environnement d’installation, des exigences de sécurité, des conditions de maintenance et du coût du cycle de vie.

3. Comment sélectionner les transformateurs S9, S11, S13, S20 et S22 ?
Différentes séries représentent différentes plateformes de conception et différents niveaux d’efficacité énergétique.
La sélection doit tenir compte de :
Normes applicables
Perte garantie à vide
Perte de charge
Heures de fonctionnement
Caractéristiques de charge
Exigences d'efficacité du projet

4. Quelles sont les différences entre le refroidissement ONAN et ONAF ?
ONAN utilise la circulation naturelle de l'huile et le refroidissement naturel de l'air.
L'ONAF ajoute un refroidissement forcé par air à travers les ventilateurs pour améliorer la capacité de dissipation thermique.
La méthode de refroidissement appropriée dépend de la capacité du transformateur, de la conception thermique, de la température ambiante et des conditions de fonctionnement.

5. Jiangsu Xinxin Electric peut-il fournir des transformateurs de distribution immergés dans l'huile personnalisés ?
Oui.
En tant que fabricant de transformateurs de distribution immergés dans l'huile, Jiangsu Xinxin Electric fournit des solutions OEM et ODM, notamment :
Personnalisation des paramètres électriques
Conception structurelle
Configuration des accessoires
Adaptation environnementale
Image de marque et documentation technique

Caractéristiques du produit

Conception de base économe en énergie
Le transformateur immergé dans l'huile utilise un noyau en acier au silicium orienté grain laminé à froid avec une conception de circuit magnétique optimisée et des joints à onglet 45°.
La structure centrale à faible perte contribue à réduire les pertes à vide, le courant à vide et le bruit de fonctionnement, améliorant ainsi l'efficacité énergétique pour un fonctionnement de distribution d'énergie à long terme.
Le transformateur peut être configuré en fonction de différentes exigences d'efficacité énergétique, les performances étant évaluées en fonction des valeurs de perte garanties et des conditions de fonctionnement du projet.

Performances fiables en matière d'enroulement et de courts-circuits
Des solutions d’enroulement en cuivre ou en aluminium sont disponibles selon les exigences du projet.
La structure de l'enroulement est conçue en fonction des exigences de densité de courant, d'élévation de température, d'impédance et de résistance mécanique en court-circuit pour garantir un fonctionnement fiable dans différentes conditions de charge.

Réservoir d'huile ondulée entièrement scellé
Le réservoir d'huile ondulé entièrement scellé intègre des fonctions de dissipation thermique et de compensation du volume d'huile.
La structure scellée réduit le contact direct entre l’huile isolante et l’air extérieur, contribuant ainsi à ralentir l’oxydation de l’huile et à réduire les besoins de maintenance.
Les processus de séchage sous vide et de remplissage d’huile sous vide améliorent les performances d’isolation et la fiabilité de fonctionnement à long terme.

Configuration flexible de refroidissement et de surveillance
Le transformateur immergé dans l'huile de la série S prend en charge le refroidissement naturel ONAN pour les applications standard.
Pour des exigences de dissipation thermique plus élevées, le refroidissement par air forcé ONAF peut être configuré en fonction des conditions du projet.

Les accessoires optionnels comprennent :
Indicateurs de température de l'huile
Indicateurs du niveau de pétrole
Dispositifs de décompression
Protection des relais de gaz
Systèmes de surveillance de la température
Interfaces de communication à distance
Adaptation à différents environnements

Le transformateur de distribution immergé dans l'huile peut être conçu pour divers environnements d'exploitation, notamment :
Zones à haute température
Installations à haute altitude
Environnements côtiers de brouillard salin
Conditions humides
Lieux industriels poussiéreux
Environnements corrosifs
Les solutions personnalisées peuvent inclure une étanchéité améliorée, une coordination de l’isolation, une optimisation du refroidissement et une protection contre la corrosion.

Champs d'application

Domaine d'application	Applications typiques	Industries desservies
Réseaux de distribution d'énergie	Réseaux de distribution urbains, modernisation du réseau rural, sous-stations de services publics, projets de distribution économes en énergie	Services publics, sociétés de distribution d'électricité, entrepreneurs EPC
Installations industrielles	Usines de fabrication, projets miniers, installations pétrochimiques, aciéries, parcs industriels	Entreprises industrielles, entrepreneurs EPC, intégrateurs de systèmes électriques
Projets d'énergie renouvelable	Centrales solaires, projets éoliens, systèmes de stockage d'énergie, systèmes d'alimentation auxiliaire	Développeurs d'énergies renouvelables, intégrateurs de systèmes, entreprises EPC
Projets d'infrastructure	Aéroports, ports, transport ferroviaire, équipements municipaux, infrastructures publiques	Entrepreneurs en infrastructures, sociétés d'ingénierie
Systèmes d'alimentation commerciaux	Bâtiments commerciaux, parcs d'activités, systèmes de distribution de bâtiments	Entrepreneurs en bâtiment, entrepreneurs en électricité, promoteurs immobiliers

OEM·ODM

Jiangsu Xinxin Electric fournit des solutions OEM, ODM et de transformateurs immergés dans l'huile personnalisés pour les services publics, les entrepreneurs EPC, les distributeurs et les fabricants d'équipements.
Des solutions personnalisées sont développées en fonction des spécifications techniques, des dessins, des conditions environnementales et des exigences du projet.

Options disponibles du module de personnalisation
Conception électrique : Capacité, tension, fréquence, groupe vectoriel, impédance, plage de prises, exigences de perte, élévation de température
Conception structurelle : Dimensions du réservoir, disposition des bornes, connexion des câbles, structure de base, points de levage
Adaptation environnementale : Haute température, haute altitude, brouillard salin, humidité, poussière, protection contre la corrosion
Réglementation et protection : OLTC, changeur de prises hors circuit, surveillance de la température, surveillance du niveau d'huile, protection contre la pression
Intégration du système : Appareillage de commutation, unités principales annulaires, systèmes de protection, SCADA et interfaces de surveillance
Image de marque et documents : Plaque signalétique OEM, étiquettes, manuels, dessins, marques d'emballage, documents techniques

Pourquoi nous choisir

Capacité complète de produits de transformateurs
Jiangsu Xinxin Electric fournit des solutions de transformateurs, notamment :
Transformateurs immergés dans l'huile
Transformateurs de distribution immergés dans l'huile
Transformateurs de type sec
Transformateurs en alliage amorphe
Sous-stations de type boîte
Cela permet aux entrepreneurs, distributeurs et intégrateurs de systèmes EPC de coordonner différentes exigences de distribution d'énergie avec un seul fournisseur.

Capacité de personnalisation technique
L'entreprise prend en charge la conception spécifique au projet couvrant :
Paramètres électriques
Structure mécanique
Méthodes de refroidissement
Accessoires de protection
Adaptation environnementale
Documentation technique
Toutes les solutions sont examinées conformément aux spécifications approuvées et aux exigences du projet.

Contrôle qualité et soutien aux projets
La fabrication suit des procédures contrôlées, notamment :
Examen technique
Inspection du matériel
Contrôle du processus de noyau et d'enroulement
Séchage sous vide et remplissage d'huile
Inspection de l'assemblage
Essais électriques

Jiangsu Xinxin Electric peut fournir :
Fiches techniques
Dessins
Rapports de test
Plaques signalétiques
Manuels d'utilisation
Exportez la documentation conformément aux exigences CEI, GB, ANSI/IEEE ou spécifiques au client.

À propos de Xinxin Electric

Xinxin Electric exploite une usine de fabrication de 30 000 m² et se spécialise dans les transformateurs et les préfabriqués sous-stations. Avec un engagement envers la qualité et l'intégrité, nous fournissons des équipements et un support technique pour les projets énergétiques dans le monde entier.
