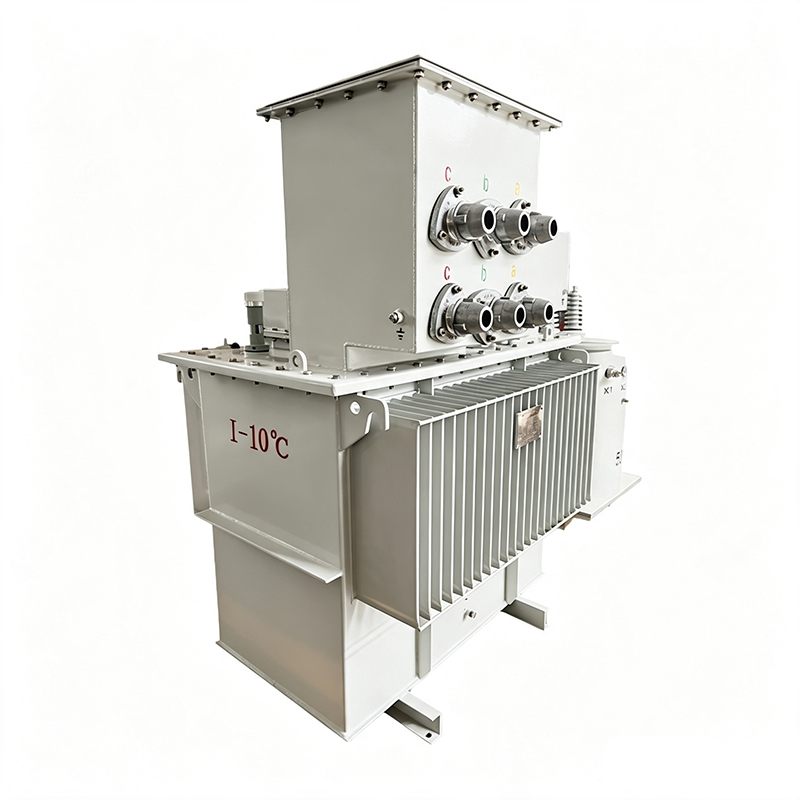

Transformateur immergé dans l'huile souterraine série S-MD

Accueil / Produits / Transformateurs immergés dans l'huile / Transformateur immergé dans l'huile souterraine série S-MD

  • Détails du produit
  • FAQ
Paramètre
Gamme Standard / Optionnelle
Type de produit
Transformateur immergé dans l'huile souterraine série S-MD
Catégorie de transformateur
Transformateurs de distribution immergés dans l'huile
Capacité nominale
30 kVA–1000 kVA
Niveau de tension
6 kV–35 kV
Matériau de base
Acier au silicium à grains orientés laminé à froid ; noyau en alliage amorphe en option
Conducteur d'enroulement
Cuivre ou aluminium
Méthode de refroidissement
ONAN ; Ventilation de chambre souterraine et dissipation thermique conçues selon les conditions du projet
Fréquence
50 Hz / 60 Hz
Options de surveillance
Température de l'huile, niveau d'huile, pénétration d'eau, pression, surveillance environnementale, état de drainage, surveillance à distance
Environnement spécial
Eaux souterraines élevées, inondations, brouillard salin, haute température, basse température, environnements corrosifs
Normes de conception
IEC 60076, GB/T 1094, ANSI ou spécifications client

1. Quelle est la différence entre un transformateur immergé dans l’huile souterrain et un transformateur immergé dans l’huile conventionnel ?
La principale différence réside dans la méthode d’installation.
Un transformateur souterrain immergé dans l'huile est conçu pour une installation souterraine ou semi-souterraine et nécessite une attention particulière à l'étanchéité, au drainage, à la ventilation, à l'étanchéité des câbles et à l'accès à la maintenance.

2. Le transformateur peut-il fonctionner sous l’eau ?
Non.
L’installation souterraine ne signifie pas une capacité illimitée d’immersion dans l’eau.
Le niveau d'étanchéité autorisé dépend de la structure du transformateur, des connexions des câbles, de la conception de la chambre de l'équipement, du système d'étanchéité et des exigences du projet.

3. Où peut-on utiliser le transformateur immergé dans l'huile souterrain de la série S-MD ?
Les applications typiques incluent :
Réseaux de distribution urbaine
Zones commerciales
Communautés résidentielles
Aéroports
Projets de transport ferroviaire
Infrastructures municipales
Projets sensibles au paysage
Des environnements particuliers tels que les inondations, les eaux souterraines élevées, la corrosion et les températures extrêmes nécessitent une évaluation technique.

4. L’installation souterraine affecte-t-elle la dissipation de la chaleur ?
Oui.
La dissipation thermique dépend de la capacité du transformateur, des caractéristiques de charge, de la taille de la chambre souterraine, des conditions de ventilation et de la température ambiante.
Une vérification de la conception thermique est requise avant la sélection finale.

5. Quelles fonctions de surveillance sont disponibles ?
Les fonctions de surveillance facultatives comprennent :
Température de l'huile
Niveau d'huile
Pression
Entrée d'eau
Température et humidité de l'environnement
État de drainage
Communication à distance

6. Quel entretien est nécessaire ?
L'entretien comprend normalement :
Vérification des conditions d'étanchéité
Inspection des connexions des câbles
Surveillance de la température et du niveau d'huile
Vérification des systèmes de drainage
Inspection des conditions de corrosion
Examen des dossiers de surveillance

7. Le transformateur peut-il être personnalisé pour des environnements spéciaux ?
Oui.
Le transformateur immergé dans l'huile souterraine de la série S-MD peut être personnalisé pour :
Zones de hautes eaux souterraines
Régions sujettes aux inondations
Environnements côtiers
Conditions de température élevée
Climats froids
Environnements corrosifs
La conception finale doit être basée sur les conditions du projet et les exigences techniques.

  • Caractéristiques du produit

Structure immergée dans l'huile entièrement scellée
Le transformateur immergé dans l'huile de la série S-MD adopte une conception de réservoir d'huile ondulé entièrement scellé pour réduire la pénétration de l'humidité et l'oxydation de l'huile.
La structure scellée améliore la stabilité de l’huile isolante et réduit les besoins de maintenance lors d’un fonctionnement à long terme.
Pour les applications souterraines, les performances d'étanchéité doivent être évaluées en même temps que les connexions de câbles, les chambres d'équipement, les systèmes de drainage et les conditions de maintenance.

Installation souterraine peu encombrante
En tant que transformateur de distribution souterrain spécialisé, le produit permet une installation sous terre ou dans des chambres souterraines dédiées.
Cette conception permet de réduire l’impact des transformateurs sur les routes, les espaces publics, les bâtiments et les zones paysagères, ce qui la rend adaptée aux projets urbains avec un espace d’installation limité.

Imperméabilité et adaptabilité environnementale

Les systèmes électriques souterrains nécessitent une protection supplémentaire contre les eaux souterraines, les inondations, l’humidité et la corrosion.
Le transformateur peut être configuré avec :

Structure d'étanchéité améliorée
Surveillance de la pénétration d'eau
Interface du système de drainage
Traitement anticorrosion
Protection contre la condensation
Surveillance environnementale
La configuration finale doit être confirmée en fonction des conditions du site et des exigences du projet.

Options flexibles d'énergie et de configuration

Le transformateur immergé dans l'huile souterraine prend en charge différentes configurations de noyau, notamment des noyaux en acier au silicium conventionnels et des noyaux en alliage amorphe en option.
Les paramètres électriques, notamment la capacité, le rapport de tension, les pertes, la méthode de refroidissement, les exigences en matière de bruit et les fonctions de surveillance, peuvent être personnalisés selon les spécifications du projet.

Capacité de surveillance intelligente

Les systèmes de surveillance optionnels comprennent :
Surveillance de la température de l'huile
Surveillance du niveau d'huile
Surveillance de la pression
Détection de pénétration d'eau
Surveillance de la température et de l'humidité de l'environnement
Interfaces de communication à distance
Ces fonctions aident les opérateurs à évaluer l’état des équipements et à améliorer la planification de la maintenance.

  • Champs d'application
Domaine d'application
Applications typiques
Industries desservies
Distribution d'énergie urbaine
Réseaux de distribution souterrains, projets de rénovation urbaine, routes, places et espaces publics
Services publics, sociétés de distribution d'électricité, entrepreneurs municipaux en ingénierie
Bâtiments commerciaux et immobilier
Communautés résidentielles, complexes commerciaux, hôtels, espaces de bureaux, projets sensibles au paysage
Promoteurs immobiliers, entrepreneurs en électricité, sociétés EPC
Transports et infrastructures
Aéroports, systèmes de transport ferroviaire, gares, tunnels et installations municipales
Entrepreneurs en infrastructures, sociétés d'ingénierie
Parcs et équipements publics
Parcs, zones pittoresques, projets de tourisme culturel, équipements publics nécessitant un impact visuel réduit
Exploitants d'équipements publics, entreprises d'ingénierie paysagère
Projets d'intégration d'équipements
Systèmes d'alimentation souterrains intégrés à des appareillages de commutation et à des équipements de surveillance
Distributeurs de transformateurs, clients OEM, intégrateurs d'équipements électriques
  • OEM·ODM
Module de personnalisation
Options disponibles
Conception électrique
Capacité, rapport de tension, fréquence, groupe vectoriel, impédance, plage de prise, niveau de perte, élévation de température
Structure mécanique
Dimensions, sens d'entrée du câble, interface de fondation, points de levage, accès de maintenance, exigences de la chambre d'équipement
Protection de l'environnement
Conception étanche, système de drainage, protection contre la corrosion, humidité élevée, conditions d'eau souterraine élevées
Système de surveillance
Température de l'huile, niveau d'huile, pression, pénétration d'eau, état de drainage, communication à distance
Intégration du système
Coordination des interfaces avec les appareillages de commutation, les systèmes de protection, les systèmes de mise à la terre, le SCADA et les plates-formes de surveillance
Image de marque et documents
Plaque signalétique OEM, étiquettes, dessins, manuels, marques d'emballage, documents de projet

  • Pourquoi nous choisir

Capacité complète de produits de transformateurs
Jiangsu Xinxin Electric fournit des solutions de transformateurs intégrées, notamment :
Transformateurs immergés dans l'huile
Transformateurs de distribution immergés dans l'huile
Transformateurs de type sec
Transformateurs en alliage amorphe
Sous-stations Box
Cela permet aux entrepreneurs, distributeurs et intégrateurs de systèmes EPC de coordonner différentes exigences en matière d'équipements électriques par l'intermédiaire d'un seul fournisseur.

Capacité de personnalisation basée sur l'ingénierie
L'entreprise prend en charge la personnalisation de projets couvrant :
Conception des paramètres électriques
Exigences d'installation souterraine
Solutions imperméables et de protection contre la corrosion
Intégration du système de surveillance
Préparation de la documentation technique
Toutes les solutions sont développées selon des spécifications approuvées et des conditions de projet.

Contrôle qualité et soutien à l'exportation
Le contrôle de la fabrication couvre :
Inspection du matériel
Production de noyaux et d'enroulements
Séchage sous vide et remplissage d'huile
Inspection d'étanchéité
Essais électriques
Examen final de la documentation

Jiangsu Xinxin Electric peut fournir :
Fiches techniques
Dessins
Rapports de test
Plaques signalétiques
Documents d'emballage
Fichiers de soumission de projet selon les exigences IEC, GB, ANSI ou client.
