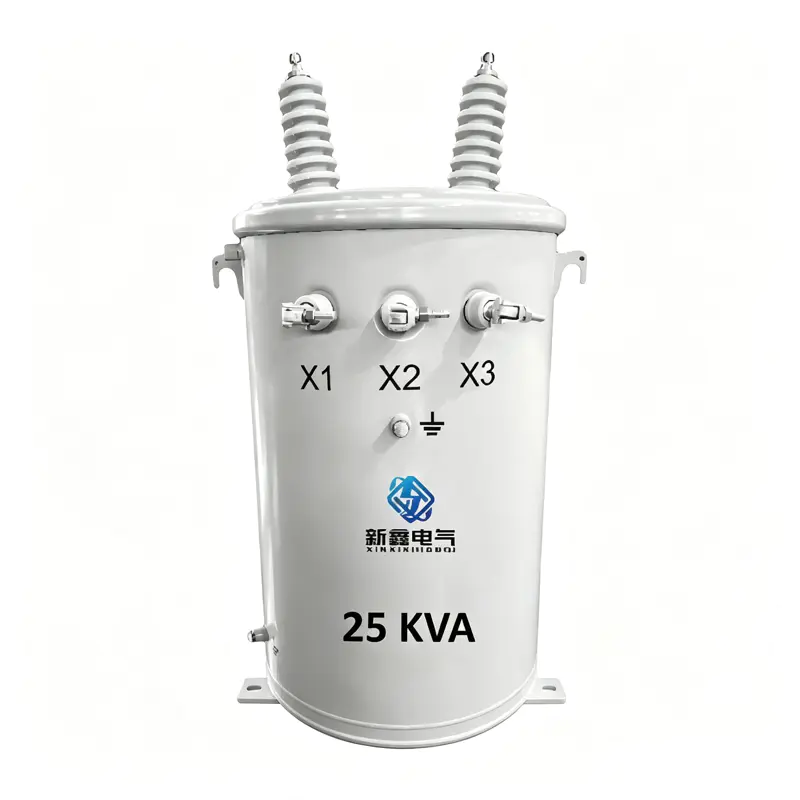

Transformateur monophasé monté sur poteau

Accueil / Produits / Transformateurs immergés dans l'huile / Transformateur monophasé monté sur poteau

  • Détails du produit
  • FAQ
Paramètre
Spécification
Type de produit
Transformateur monophasé monté sur poteau
Capacité nominale
30 kVA–500 kVA
Haute tension
10/11/15/20/22/24,9/33 kV ou personnalisé
Basse tension
120/240 V, 220/380 V, 230/400 V ou personnalisé
Fréquence
50 Hz / 60 Hz
Matériau de base
Acier au silicium à grains orientés laminé à froid
Conducteur d'enroulement
Cuivre ou aluminium
Méthode de refroidissement
ONAN Huile Refroidissement Naturel
Structure du réservoir
Structure extérieure entièrement scellée immergée dans l'huile
Options de protection
Fusible, pare-foudre, dispositif de décompression, indicateur de niveau d'huile
Options de surveillance
Surveillance de la température, interface de surveillance à distance
Normes de conception
IEC 60076, série IEEE C57.12, GB/T 1094 ou spécifications client

1. À quoi sert un transformateur monophasé monté sur pôle ?
Un transformateur monté sur poteau monophasé est principalement utilisé pour la distribution d'énergie résidentielle, agricole, rurale et dans les zones reculées où les charges sont réparties sur une vaste zone.

2. Quelle est la différence entre les transformateurs montés sur poteau et les transformateurs montés au sol ?
Les transformateurs montés sur poteaux sont installés sur des poteaux ou des structures utilitaires, réduisant ainsi l'occupation du sol et permettant une installation plus proche des charges réparties.
Les transformateurs montés au sol sont généralement utilisés pour des applications de plus grande capacité ou des emplacements nécessitant un accès plus facile au niveau du sol.

3. Le transformateur peut-il prendre en charge les systèmes à phases divisées 120/240 V ?
Oui.
Le transformateur peut être conçu pour une sortie en phase divisée 120/240 V ou d'autres configurations basse tension selon les normes d'alimentation locales et les exigences du projet.

4. Les systèmes 50 Hz et 60 Hz peuvent-ils tous deux être pris en charge ?
Oui.
Le transformateur peut être conçu pour différentes fréquences, mais la conception du noyau, les pertes, l'augmentation de la température et les performances d'isolation doivent être vérifiées en fonction de la fréquence nominale.

5. Les accessoires de protection peuvent-ils être installés ensemble ?
Oui.
La protection des fusibles, les parafoudres, les dispositifs de décompression et les accessoires de surveillance peuvent être configurés en fonction de la tension du système, des exigences de protection et des normes locales.

6. Le transformateur est-il adapté aux environnements côtiers ou difficiles ?
Oui.
Des conceptions personnalisées sont disponibles pour le brouillard salin, l'humidité, la poussière, les températures élevées, la haute altitude et les environnements corrosifs. Les conditions environnementales doivent être fournies avant la confirmation finale de la conception.

  • Caractéristiques du produit

Solution d'alimentation distribuée
Le transformateur de distribution monté sur poteau est conçu pour les réseaux électriques distribués où la demande d'électricité est dispersée sur de vastes zones.
En installant le transformateur plus près des utilisateurs finaux, il contribue à réduire la longueur des lignes basse tension, à minimiser la chute de tension et à améliorer la fiabilité de l'alimentation électrique.

Installation extérieure compacte
La structure montée sur poteau réduit le besoin de fondations de transformateurs au niveau du sol et de salles d'équipement.
La conception compacte de l'installation rend le transformateur monté sur poteau monophasé adapté à l'électrification rurale, aux zones reculées, à l'alimentation électrique agricole et aux endroits où la disponibilité des terres est limitée.

Conception fiable de transformateur immergé dans l'huile

Le transformateur adopte une technologie d’isolation et de refroidissement immergée dans l’huile.
En tant que transformateur de distribution immergé dans l'huile, il combine une conception de noyau optimisée, une structure d'enroulement fiable, un séchage sous vide, un remplissage d'huile sous vide et une fabrication de réservoirs scellés pour améliorer les performances d'isolation et la fiabilité de fonctionnement à long terme.
Protection flexible et adaptation environnementale

Le transformateur peut être équipé de :
Protection contre les fusibles haute tension
Parafoudres
Dispositifs de décompression
Indicateurs de température et de niveau d'huile
Interfaces de surveillance à distance

Pour les environnements difficiles, des solutions personnalisées sont disponibles pour :
Zones à haute température
Environnements côtiers de brouillard salin
Lieux poussiéreux
Applications à haute altitude
Conditions climatiques froides

  • Champs d'application
Domaine d'application
Applications typiques
Industries desservies
Distribution d'électricité en milieu rural
Approvisionnement résidentiel en électricité, charges agricoles, électrification des villages
Services publics, entrepreneurs en électrification rurale
Réseaux de distribution de services publics
Mises à niveau de la distribution aérienne, systèmes d'alimentation décentralisés
Compagnies d'électricité, entrepreneurs EPC
Applications agricoles
Systèmes d'irrigation, fermes, équipements de transformation agricole
Projets agricoles, promoteurs d'infrastructures rurales
Zones éloignées
Îles, montagnes, communautés isolées, systèmes de micro-réseaux
Projets gouvernementaux, développeurs d'énergie
Partenaires OEM et de distribution
Systèmes de tension localisés, accessoires personnalisés, image de marque privée
Distributeurs de transformateurs, fournisseurs d'équipements

  • OEM·ODM
Module de personnalisation
Options disponibles
Conception électrique
Capacité, rapport de tension, fréquence, impédance, réglage de la prise, niveau d'isolation, exigences de perte
Configuration de sortie
Systèmes monophasés bifilaires, trifilaires, diphasés, exigences personnalisées en matière de basse tension
Accessoires de protection
Fusible, parafoudre, décompression, surveillance de la température, surveillance du niveau d'huile
Conception mécanique
Structure de montage, supports d'installation, disposition des terminaux, points de levage
Adaptation environnementale
Haute température, humidité, brouillard salin, poussière, protection contre la corrosion
Image de marque et documents
Plaque signalétique OEM, étiquettes, manuels, dessins, marques d'emballage

  • Pourquoi nous choisir

Capacité complète de fabrication de transformateurs
Jiangsu Xinxin Electric propose une gamme complète de solutions de transformateurs, notamment :
Transformateurs immergés dans l'huile
Transformateurs de distribution immergés dans l'huile
Transformateurs de type sec
Transformateurs en alliage amorphe
Sous-stations de type boîte
Cela permet aux services publics, aux entrepreneurs EPC et aux distributeurs de coordonner différentes exigences de distribution d'électricité par l'intermédiaire d'un seul fournisseur.

Processus de fabrication contrôlé
La production est gérée à travers :
Examen des spécifications techniques
Inspection des matériaux entrants
Fabrication de noyaux et d'enroulements
Séchage sous vide et remplissage d'huile
Inspection de l'étanchéité du réservoir
Tests électriques finaux
Les matériaux clés, notamment les tôles d’acier au silicium, les conducteurs, les matériaux isolants, l’huile de transformateur, les bagues et les accessoires de protection, sont contrôlés conformément aux exigences du projet.

Soutien international aux projets
Jiangsu Xinxin Electric peut fournir :
Fiches techniques
Dessins d'installation
Informations sur le câblage
Plaques signalétiques
Rapports de test
Documents d'emballage
Les documents peuvent être préparés conformément aux exigences des projets IEC, IEEE, GB ou spécifiques au client.

À propos de Xinxin Electric

Xinxin Electric exploite une usine de fabrication de 30 000 m² et se spécialise dans les transformateurs et les préfabriqués sous-stations. Avec un engagement envers la qualité et l'intégrité, nous fournissons des équipements et un support technique pour les projets énergétiques dans le monde entier.
